ReModel  三维油藏地质模型分析软件

ReModel是实用的三维油气藏地质模型分析与管理软件,直接调用地质建模软件或油藏数值模拟软件的模型数据,再现三维油气藏;以此模型为载体,与单井轨迹、测井曲线、地质分层等静态数据有机结合,为地质、油藏、采油工程师提供一个多学科协作的成果综合分析平台。从实用角度出发,提供了包括油藏剖面、单井剖面、连井剖面、栅格化等在内的可视化分析方式,也具有切割油藏子区域、模型粗化、储量计算、属性统计、属性过滤、井轨迹设计等实用分析工具;为油田日常开发与管理提供一种全新的三维分析手段,挖掘油气藏模型的潜在价值。


功能描述

读取并再现多种软件输出的三维油气藏模型数据体,实现跨平台软件模型、数据、成果的统一展示,提高用户综合分析水平的同时大幅降低学习不同软件的时间成本

  • 支持主流地质建模软件输出的ASCII码模型;支持主流油藏数值模拟软件Eclipse、CMG、VIP输出的ASCII码和二进制模型;

  • 支持角点、块(点)中心模型、WellMap简易模型、NetCDF格式;

  • 支持井轨迹、地质分层、测井曲线等数据导入。

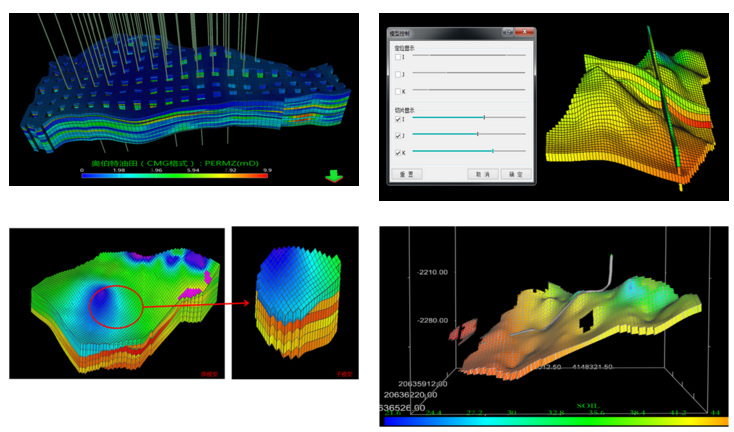

拥有高精度的三维网格数据再现技术,实现油气藏模型多角度、全方位分析。模型播放与控制功能,有助于从平面和纵向认识地层间的属性规律,从空间的角度认识地层变化

  • 高精度三维显示油气藏构造模型和属性模型;

  • 分断块、分小层、分属性、分级别显示各种属性的三维场图;

  • 支持三维空间地质模型与井轨迹模型显示、旋转、缩放、移动等操作; 提供网点、网线、模型体及相互组合的六种模型显示方式;

  • 实现模型沿I、J、K方向动态播放;模型控制功能主要实现了模型的定位显示和切片显示;使用3D快照一键保存当前角度显示模型图。

应用模型分析工具 ,提高对油藏属性分布规律的认识,为下一步开发方案调整或工艺措施实施提供依据

  • 灵活快速的栅格化油藏显示方式,便于精细分析单井与周围地层的连通关系;

  • 便捷的模型粗化方式,在满足分析精度的前提下为数值模拟提供分析模型,提高模拟运算效率

  • 灵活快速的栅格化油藏显示方式,便于精细分析单井与周围地层的连通关系;

  • 丰富的等值线绘制功能,提高认识储层非均质性在层内的变化,为开发调整方案提供决策依据;

  • 多角度的油藏剖面分析功能,例如油藏剖面、单井垂向剖面、连井剖面的绘制与编辑,可实现单井与地层之间渗流关系的剖析,为单井生产调整、注采连通关系分析提供手段;

  • 支持3D剖面到2D剖面的一键切换,增强特定投影角度剖面分析的直观性。

  • 自由的三维模型切割手段,科学构建局部区域地质模型,结合粗化和储量、属性计算等功能,可导出为合理的数值模拟模型。

具有多种模型属性统计手段,通过数据挖掘的方式,分析地层属性的分布规律,为油田开发调整提供依据

  • 油气藏模型属性拾取功能,拾取目标网格属性值,并进行相关的统计;

  • 属性过滤功能,能够进行单、多属性约束过滤,过滤出模型目标区域;

  • 能够实现对油藏、断块、油组、小层不同级别的地层属性统计和分析;

  • 多种属性统计方式,如:文本、散点图、柱状图、饼状图、直方图等。

精确的储量计算功能,可评价不同对象的储量及储量动用情况,为数值模拟或编制油田调整方案等工作提供技术参数

  • 多对象储量计算,能够实现针对油藏、油组、小层、网格层、网格等的储量计算;

  • 针对单井划定边界,进行单井控制储量的计算。通过三维井轨迹设计功能,以虚拟井轨迹穿透地层的方式评估井轨迹设计及布井方式的合理性。

模块价值与特点

数据和成果模型的一体化应用

  • ReModel把地质模型、数模模型、井筒属性、分层属性等跨学科数据融为一体,从不同的空间维度对油藏进行综合研究和分析,将繁琐、复杂的模型操作简单化,将油气藏模型引入动态分析和采油设计,为油藏未来开发决策调整、改善开发效果提供地质依据。

操作简单、易掌握的模型分析平台

  • 无需掌握各建模软件,就能实现模型分析。ReModel直接调用其他软件生成的三维油气藏地质模型,操作便捷、易于掌握,通过提供的实用的模型分析工具,让用户快速地掌握进行各种复杂的动静态模型的分析方法。

简易快捷的数据访问和转换

  • 支持数据库访问,有利于地质模型数据统一管理,便于各用户共享成果,与建模/数模软件之间支持数据转换。
