WellMap  基于井位的平面图生成软件

WellMap是一款基于井位的平面地质图件绘制软件,也是一个进行精细油藏地质描述研究的平台。可自动生成和手动编辑井位图、等值线(等高、等厚、属性)图、沉积相图、小层平面图、油水分布图、储量龟背图、三维等值线图等图件。既为地质研究工作提供实用、规范的绘图工具,满足专业化的静态地质研究需要,也可以与PEOffice®油藏动态分析软件联合使用,实现油田开发分析的“动静结合”。

功能描述

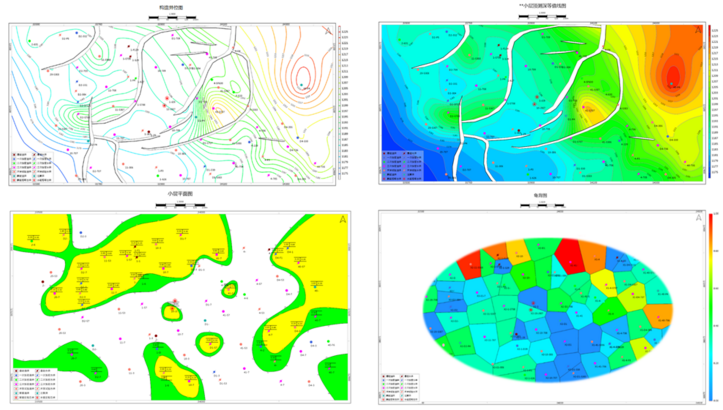

构造井位图,反映井与井、断层、构造之间的位置关系,为注采关系调整、新井设计提供支持,也是PEOffice®软件基于井位图操作的基础

  • 绘制直井、斜井、多靶点井、多分支井等井型的构造井位图;

  • 绘制分层井位图,标定层位顶底处符号,标识层顶底的坐标位置;

  • 提供分别设定图饰的通用模板以及井位图个性化功能模板,实现一次设置图样式,批量成同样类型的图;

  • 灵活的井位批量管理、查看功能;

  • 基于数据自动绘制,也支持手动绘制井位图;

  • 支持井组定义及自动划分井组,展示注采关系,也为注采分析提供基础底图;

  • 支持在井位图上添加地面设备、管网、井站、井网等信息;

  • 支持将井位投影在GIS地图上,地图实时加载以及使用本地地图包;

  • 数字化位图,把存为图片的成果转化为数据再利用。

构造、等厚、属性等值线图,从不同角度反映储层的属性、流体分布规律,为布井、挖潜、开发方案调整,提供有力的地质依据

  • 提供标准克里金等多种网格插值方法,满足不同数据类型和分布的插值方法选择;

  • 插值过程中考虑多种特殊因素:如区分正逆断层计算成图,边界对等值线插值是否影响等;

  • 手动绘制一条封闭或不封闭等值线,也可清绘整张等值线图;

  • 以特殊颜色及花纹,支持填充任意选定的等值线值区域;

  • 增加插入虚拟井点及属性值,实现对图形的调整或增加新井情况下的成图。

沉积相图,反映储集体的几何形态和大小,对油藏精细描述沉积物分布规律,揭示油水运动规律,认识生油层和储集层位置关系,指导布井有重要意义

  • 手动或自动生成沉积相图;

  • 手动绘制物源方向,具体表现物源的走向及多方向物源;

  • 支持输出沉积相面积和井点的相类型结果数据;

  • 支持输出沉积相带线,可以在线的控制区域内生成等值线图;

  • 可以选择断层是否控制沉积相走势。

小层平面图,反映储集体的几何形态和大小,以及在平面上的分布特征。明确展示一般储层和含油层的关系,为流动单元研究锁定范围和对象

  • 自动生成砂岩和有效砂岩尖灭线范围;

  • 对砂岩和有效砂岩区域进行填充;

  • 输出砂岩和有效砂岩控制的闭合区域,在区域内生成等厚图。

龟背图,基于单井控制储量计算的原理绘制可视化的储量控制图,为量化剩余油分布,注采关系调整提供有力可靠的依据

  • 根据三角网与Voronoi图计算单井的控制面积;

  • 自动根据储量计算公式计算单井地质储量;

  • 调整龟背图网格,使单井的控制面积符合地质实际;

  • 插入虚拟井点及参数计算面积及储量,评估新井对储量的控制;

  • 依据开发井组关系,生成井组龟背图及储量报告。

油水分布图,反映储层内部流体性质和分布规律的图件,对开采方案调整有参考意义

  • 快速生成油气水等电测解释结果的分布;

  • 断层控制或不控制油水分布情况。

三维等值线图及简易建模,充分揭示储层物性在三维空间的变化规律,为进行油藏数值模拟,合理选择开发方案,改善开发效果提供辅助分析的手段

  • 三维立体表现储层属性变化;

  • 全方位查看井所在的属性变化;

  • 分层查看各属性在井轨迹上的变化。

模块价值与特点

  • 利用WellMap这一平台可以进行构造、属性分布等地质的再认识,便利地绘制专业图件,工程师可图形化地分析储层构造和断层走向,储层物性分布和储层非均质性的变化趋势,为油田开发综合调整、日常动态分析、辅助采油工艺设计等提供地质依据。

  • 使用沉积相图相带线、小层平面图砂岩和有效砂岩尖灭线作为边界线,绘制微构造图和属性分布图,更精细、更合理地预测井间大砂体内部非均质性和小砂体的平面分布规律,揭示出微小断层、微构造的分布面貌,对流动单元划分,建立精细的预测地质模型有至关重要的作用。

  • 通过图形属性模板实现绘图结果的规范化与标准化;提供属性的批量修改功能,大幅提高了绘图效率、增强绘制质量;任意平面图可以作为图层,与其他图形叠合显示,综合分析地质特征。
