WellString  油气井管柱图生成与管柱受力分析软件

WellString是一款专业的井筒管柱图绘制及管柱受力分析软件,该软件以石油行业标准为基础,采用了先进的图形技术和布局算法,能够快速、便捷地绘制出实用美观并充分反映井身轨迹的井下管柱示意图,同时还可进行井下杆管的受力分析和强度校核。应用WellString软件,工程师可以实现对管柱图的专业绘制,直观地明确井筒管柱、工具下入等情况,分析井筒工艺对生产的影响,并可使用该软件辅助进行杆管、工具组合设计,提高设计质量,降低施工作业风险。



功能描述

提供多种管柱图绘制手段来满足不同的应用场景,简化绘图过程,方便用户进行管柱图的快速绘制和应用

  • 基于数据库井身结构和井下工具等数据一键自动成图;

  • 通过管柱图模板库,基于已有模板快速成图;

  • 在数据成图或模板成图的基础上,通过界面操作进行手动绘制与调整;

  • 完全手动成图,组件拖拽即可方便绘制;

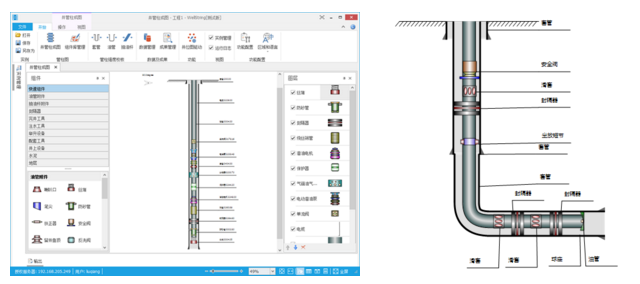

  • 组件、图形、数据等在同一窗口展示,方便用户进行图形与数据的关联分析;

  • 将管柱图导入到工程方案或者施工报告,方便用户进行快速应用。

提供多样化的绘制技术来满足不同的图形表现需要,为用户提供专业的绘制效果

  • 提供灵活的井轨迹绘制功能,方便用户绘制直井、水平井、斜井、分支井、鱼骨井、双台阶水平井等不同类型的井轨迹;

  • 能够实现偏心井口、油套管分级等图形效果,直观表现管柱的井筒结构;

  • 能够通过图层控制来实现组件之间的覆盖关系调整,对图形的表现效果进行美化;

  • 提供多种文字标注方式,方便用户根据展示需要进行合理的选择和布局;

  • 提供平面示意图、拟三维示意图两种图形展示方式,方便用户根据需要来选择合适的图形效果。

方便的操作,提升图形绘制过程中的用户体验

  • 支持轨迹线的任意弯曲和多段轨迹线组合,满足实际的绘制需要;

  • 提供基于轨迹线的定向绘制和移动功能,简化用户的绘图操作逻辑;

  • 支持对工具组件的任意拖动,并随着轨迹的变化实现组件弯曲变形,方便用户直接进行尺寸的校核;

  • 支持组件拖拽时与其他图件之间的自动吸附,帮助用户进行组件的快速定位。

内置规范的图形组件库,通过开放式的组件管理模式,满足用户个性化绘制需要,也可提高组件的复用性,大幅简化管柱图绘制过程

  • 依据行业标准及规范来绘制组件,实现工具组件的适用性和统一性;

  • 提供专业的组件制作工具,用户可根据需要来进行组件的个性化定制;

  • 提供对管柱图组件的快速编辑,方便用户根据需要进行组件的调整;

  • 可以灵活地调整组件信息及映射关系,并实现组件及映射关系共享,从而提高组件的复用性。

提供进行井筒管柱受力分析与校核的手段,方便用户判定管柱的安全状况

  • 计算套管、油管和抽油杆安全强度,实现对管柱组成安全状况进行逐一分析;

  • 计算不同生产作业条件下的管柱受力变形情况,预测油套管的损坏情况;

  • 快速核查井下工具是否超性能指标安装,帮助技术人员快速评价井筒管柱安全状况,提供可靠的工程分析。

模块价值与特点

  • 通过标准化的管柱图组件库,实现管柱图多种途径快速的规范化绘制,从二维、拟三维两种方式实现井筒结构和井下工具的精细化展示,辅助用户进行工程设计和工艺分析设计。

  • 实现对绘图过程灵活方便的操作,在绘制管柱图时可以实现任意步的撤销与恢复,图件属性编辑丰富美观。

  • 实现对井筒可视化成果的管理和共享,多个时间点的管柱图变动可以辅助用户及时查询分析井史,对比管柱序列变化;成果可以方便的导入到设计方案或者施工报告中,减少材料准备时间,提高编写方案及报告的编制效率。
