​ProdAna  油田生产动态分析

ProdAna是一套专业的面向油田开采生产动态分析和日常管理的软件。软件针对庞杂的油田数据和复杂多变的动态分析工作流程,通过数据分析、统计、对比、动静结合分析等手段,灵活、快速地从不同的维度实现数据潜在信息的深入挖掘、生产现状的认识、生产规律的分析,大幅提高油田动态分析的效率与水平,提高对油田生产特征和油水自身运动规律的认识程度,明确开发潜力;软件的灵活性和可定制性,能充分发挥工程师动态分析的能力,可将本软件打造成日常工作不可缺少的平台,大幅提高油藏与油井生产管理水平。


功能描述

自由、多样的数据获取方法、预定义指标系统与函数计算系统相结合,快速实现与数据的无缝连接,并实现丰富的数据计算、统计后再次利用,使该软件成为数据挖掘的有力工具

  • 支持用户任意定义预定义指标;

  • 通过预定义指标管理系统搭建了源数据参数和功能参数间连接的桥梁,并通过与函数的绑定实现了预定义指标参数的快速计算;

  • 通过链接管理实现了预定义指标与不同类型数据源(SQLserver、Oracle、Access、Excel等)参数的自由连接、数据的灵活获取;

  • 支持无源数据库状态下的用户数据分析(输入或粘贴),也支持文件类型的数据分析;支持对原始数据库数据灵活修改、添加补充后再分析,用户可以建立与数据库分离的个人工作环境;

  • 提供丰富的函数管理系统,通过内置系统函数和常用用户函数满足数据的各种运算需求;

  • 支持用户自定义函数,满足用户复杂(或特殊逻辑)计算的需要,用户可以嵌套系统函数和常用函数;

  • 支持多套预定义指标属性和链接文件,灵活设置默认连接、快速切换连接,满足不同场景应用需求;

  • 支持指标、函数、链接文件的导出和导入,实现配置的快速共享。

综合、开放的功能设计机制,用户可以按照个人的工作需要与工作特点定制所需的功能,极大的丰富了动态分析的手段,满足了动态分析研究灵活度高的需要,使得本平台成为工程师发挥个人动态分析水平和技术的平台

  • 任何用户都可基于软件提供的“曲线类”“统计类”“对比类”“基于井位图分析类”“报表类”“剖面测试数据分析类” 等六大基础功能类来定制所需的功能;

  • 通过生产曲线功能设计可实现油藏、单井、层位、井组等生产动态数据的曲线视图展示,支持常规曲线(连续曲线、断续曲线、散点图等七种类型,日、旬、月、季度、半年、年六种时间阶段)、产量构成曲线、措施构成曲线、拉齐曲线、对比曲线、井组劈分曲线等六种类型,并通过曲线模板的应用实现了生产指标绘制曲线的灵活分组、曲线图形属性的规范化设置,实现一键成图的标准化展示;

  • 通过统计分析功能设计可实现油藏、单井、井小层生产动态数据的分级统计,支持按条件筛选后多指标分级统计(多级综合统计);

  • 通过对比分析功能设计可实现油藏、单井、井小层生产动态数据的分级对比,支持多指标对比结果分级和结果多样化展示(报表、预警图);

  • 通过单元分析功能设计可实现单井、井小层生产动态数据基于现状图、等值图、曲线叠放图、指标标注图的叠加展示,针对现状图还支持图形组合设计、图例设置(以达到同量纲指标直观进行数值对比的效果);

  • 通过报表设计功能可实现油藏、单井、层位等生产动态数据的多层级报表展示,可灵活定义报表表头、设置报表属性,以便快速生成符合用户应用规范的成果报表;

  • 通过剖面分析功能设计可实现单井测试数据不同时间的分析,不同井同一时间的分析,动态监测数据与综合柱状图的综合分析等功能;

  • 功能设计中相关分析指标支持直接数据成图、关联函数计算数据成图两种方式,对于分析结果支持灵活的操作,方便用户不同分析展示需要。

标准、规范的系统初始定制分析功能,满足了日常动态分析业务的需要,大幅简化了用户的操作逻辑,提高了软件的适用性

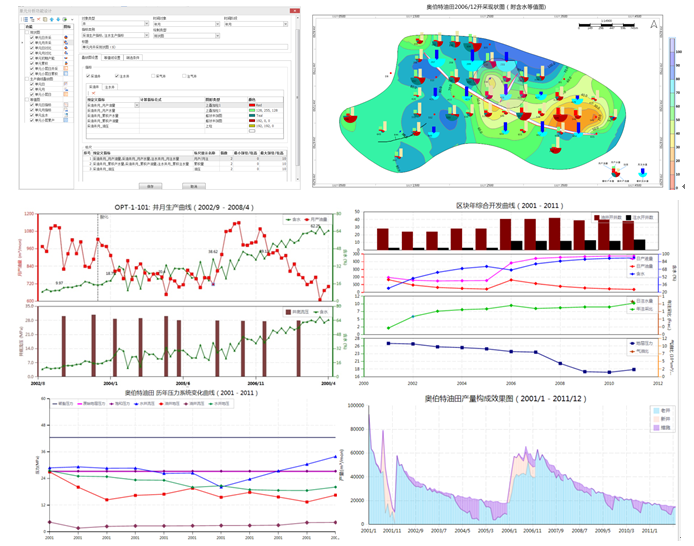

  • 生产曲线功能为用户初始定制了生产曲线、统计曲线、构成曲线、关系曲线、对比曲线、井组曲线六类近41个功能,以便快速掌握生产状况、分析生产规律。

  • 支持井、区域、小层产量数据或统计计算结果进行产量预测分析,完成多套配产方案编制;

  • 提供产量构成图,可直观分析区块老井、新井、措施产量的关系,展示油藏产量组成结构,完成产能评价;

  • 提供多井(小层)对比和统计拉齐曲线,减少异常数据点值对规律性分析的影响,大幅减轻用户剔除异常数据点工作;

  • 功能界面提供曲线拖拽、坐标轴合并、曲线自由复制粘贴等灵活操作手段,自由组合分析指标之间关联关系,寻找生产规律;

  • 可进行大事件、数据值、备注信息标注、自定义内容标注,快速定位导致该生产变化规律的原因;

  • 功能设计与属性模板布局组合应用,同一功能支持多种表现方法,减少相同功能需要多次功能设计的操作复杂性;

  • 井组曲线支持根据劈分系数自动计算劈分产量、井组注采比等指标,并直接成图、成表。

  • 统计分析功能提供油井、注水井(小层)指标分级结果表及组成图,定制的13个功能,从多维度、多级别分类统计整体生产状况、展示区域上指标分布组成特点;

  • 对比分析功能提供多个指标对比绝对值和变化率的分级结果及投影图,定制的15个功能可进行产量动态监测、预警;

  • 单元分析功能绘制现状图、等值线、曲线等在井位图上的投影图,定制的15个功能,从宏观角度把握生产现状、分析生产规律、挖掘生产潜力;

  • 现状图功能可绘制井和小层的某时间点以及任意时间段现状图、对比现状图、累积开采现状图,并以叠加柱状图、柱状图、泡泡图、半饼图、扇形图 等多种类型组合展示,以图形大小展示区域产量分布状况,并实现时间段内动态播放,观察变化趋势;

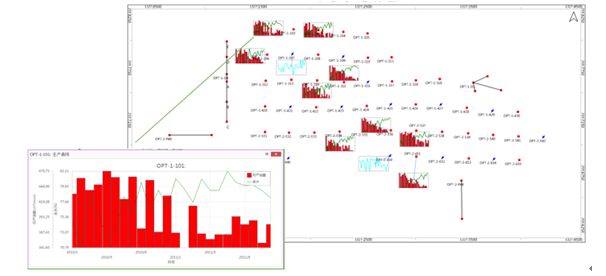

  • 生产曲线叠放图支持井及井小层曲线在井位图上投影,决策者可从平面上整体到井(小层)把控产量生产趋势;

  • 等值图可绘制井及井小层生产指标线图、场图、区间等值图,实现动态播放演示,展示产量、压力、地层水等随生产时间移动特点。

  • 剖面分析功能重点从纵向上展示动态生产特点,定制的4个功能直观评价单井的产注效果,为下步生产或注入层位调整提供指导。

  • 进行采油井产出剖面、注水井注入剖面绘制,并通过拖拽、深度统一等手段进行布局,可进行多井注采剖面对比分析;

  • 产注剖面图与综合柱状图的组合通过动静态数据结合进行动态生产与非均质性研究。并可按照深度、层位、射孔段等多维度展现和分析。

智能、灵活的自动识别与交互特点,提供更加良好的用户体验

  • 数据源按结构可具备自我学习的智能识别机制、字段链接智能匹配,自动完成源与功能匹配,工作流程有序高效;

  • 根据动态指标自动判断井当前井别,并生成井位图,实现井位图底图与当前井别的一致性;

  • 数据追加、数据更新、数据起止时间自动识别、修改数据成图、源文件对象与修改数据对象交互使用、深度自动对齐等快捷操作,满足不同维度的数据应用需求;

  • 按条件将对象自由分组、按图标筛选井别、按数据筛选对象、按字符模糊查询获得多井井号、按时间对井归类等方式,快速确定分析对象范围;

  • 支持同类别单位在数据库与指标、数据与图形展示的快速切换;

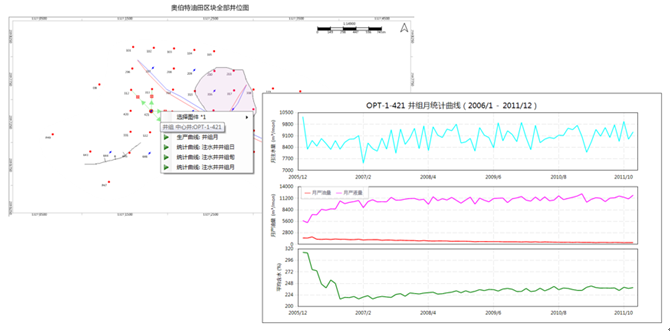

  • 可根据井位图上设置的井组关系绘制井组曲线,快速实现井组关系定位、井组曲线绘制、井组指标统计计算。

模块价值与特点

  • 预定义指标系统辅以函数系统,解除了对用户必须使用标准数据源的约束,为用户动态分析工作的自由发挥提供了必须的条件;

  • 从数据对接、功能设计与自由定制、成果展示三方面提供了一套完整的生产动态分析机制,能够基于不同类型的数据源实现多维度分析功能、分析流程的定制,满足不同用户多元化和个性化生产动态分析工作的需要;

  • 软件根据油藏动态分析的一般流程,定制了丰富的出厂默认功能,可进行更为完整的生产动态跟踪分析,了解油藏开发历程、开采现状,分析油藏目前生产状态、规律;并可对比分析数据、发现生产问题,寻找生产潜力;

  • 软件操作灵活方便,具有规范的图形属性模板,操作细节设计便利,用户操作体验好,易于学习掌握。
