WIDesign  注水系统计算分析软件

WIDesign是一款注水系统计算分析软件,旨在帮助用户进行注水系统的分析设计,适用于油田的整个注水开发阶段。软件涵盖了从注水泵站到注水管网、从注水井井口到注入地层各个环节,一方面可以在油田注水开发初期进行注水工程方案设计;另一方面可以针对现有的注水系统进行分析,帮助用户了解注水系统的运行状况,为注水方案调整提供理论依据,为措施调整提供分析手段。



功能描述

多维度的注水井合理配注分析,计算注水井配注量,提高注水利用效率,改善油田注水开发效果

  • 提供油水井间连通关系判断,及连通系数计算,判断注水井的受效井、受效系数;

  • 根据油井生产动态,计算全井、分层合理配注量;

  • 提供超欠注分析,方便用户及时调整配注量,满足注水要求;

  • 根据当前注采井生产数据,分析当前注采比;

  • 提供分层生产数据统计,及时掌握油水井当前注采情况、累积注采情况等。

注水井分析,辅助实现油田注水、注好水的目标

  • 根据当前注水状况,分析沿井筒的压力温度分布情况,控制注水压力,防止注入压力过高导致水窜及油井水淹;

  • 根据配注水量,预测压力温度变化,减少摩阻损失;

  • 在压力温度计算基础上,分析不同过程、不同工作状态下管柱受力及变形情况,提高管柱的安全性;

  • 计算给定生产条件下注水井的协调注水量及压力大小,定量分析注水能力和压力损耗情况;

  • 对油藏、井筒、井口等相关参数进行敏感性分析,定量确定可变因素对注水井生产的影响。

水嘴可靠设计,大幅减少后期测试调配的工作量,提高测试层段合格率

  • 把水嘴、井筒和地层组成一个整体的压力系统,计算水嘴的压力损失;

  • 根据嘴损曲线图版,选择投注井水嘴或者进行水嘴调配,达到分层定量配水的目的。

地层分析,了解油层吸水能力及其变化,判断井下工具的工作状况,作为分层配水的主要依据

  • 应用注水指示曲线,计算注水启动压力,分析地层吸水能力;

  • 分析多次测量吸水指数变化,为判断吸水能力变化提供依据,如管柱漏失,测试仪器异常,地层堵塞等;

  • 分层注水时,根据指示曲线的变化,间接分析判断井下工具的工况,如封隔器失效,配水嘴故障等;

  • 在吸水指数基础上,提供井口压力、流量的批量定点计算,可快速预测压力、注入量的变化情况;

  • 通过关井测压数据,计算PI值,间接反映地层吸水能力,可为调剖决策提供依据。

建立的高仿真油田注水管网模型,实现管网可视化的反映各种特征的注水管网模型,为模拟分析提供模型对象

  • 数据库下载、数据表输入、图件管理和界面设计等多种建模方式,提供了灵活多样的建模途径,提高了建模的效率;

  • 坐标位置、地形起伏、管线走向、元件状态等丰富的属性设置,实现管网模型对实际生产运行状态的真实展示;

  • 丰富的模型元件库,包含注水井、配水站、泵站、注水管线等管网主体元件和阀门、监测点设备,为构建注水管网模型提供了便捷的通道,提高了元件的仿真度;

  • 构建完成的管网模型成果可以上传至数据库或导出生成模型文件,实现成果的共享。

油田注水管网模拟分析,直观的展示管网运行状态,为用户测试和评价管网的设计参数或操作参数提供客观依据

  • 丰富的流体物性计算算法、为管网模型的模拟提供了坚实的基础;

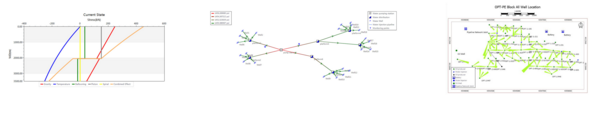

  • 先进的管网模拟分析算法,模拟管网及管线压力、温度分布,以不同的颜色直观显示参数变化规律,提供鼠标在模型任意位置悬停显示状态信息,更直观的展示管网模拟分析结果,为管网的运行安全性、稳定性提供理论依据;

  • 以井底-井口-地面管网系统中任意点为目标节点,设置系统入口和出口流动参数,流体物性参数、流体模型和流动模型,计算协调注入量和压力,实现对单井配注量的优化调整。

直观展示管网的实时监测参数,实时掌握变化动态,分析变化规律;提供异常数据预警提示,辅助管网系统安全、稳定的运行

  • 实时监测压力、流量和温度数据的播放,异常情况差异化显示,直观、快捷发现异常状况。

模块价值与特点

  • 注水系统分析流程,可提高注水井配注量的合理性、投产初期设计的科学性、注水过程分析的准确性,为注水井日常管理中常见的问题提出了稳定的解决方法,促使注水长期稳定,降低开发成本,达到高效开发的目的。

  • 系统的注水管网的模型建立、模拟分析、监测查询流程,能够建立直观、真实的注水管网模型,模拟系统的生产运行状况,实时监测运行的异常情况,为注水管线的改造升级提供优化方案,降低管网的建设投资费用和运行能耗,有力提高了整个系统的运行效率。

  • 实现数据、模型和分析成果共享,避免了重复准备数据的繁杂过程,大幅度提高软件的可用性和工作效率,具有良好的用户体验。
